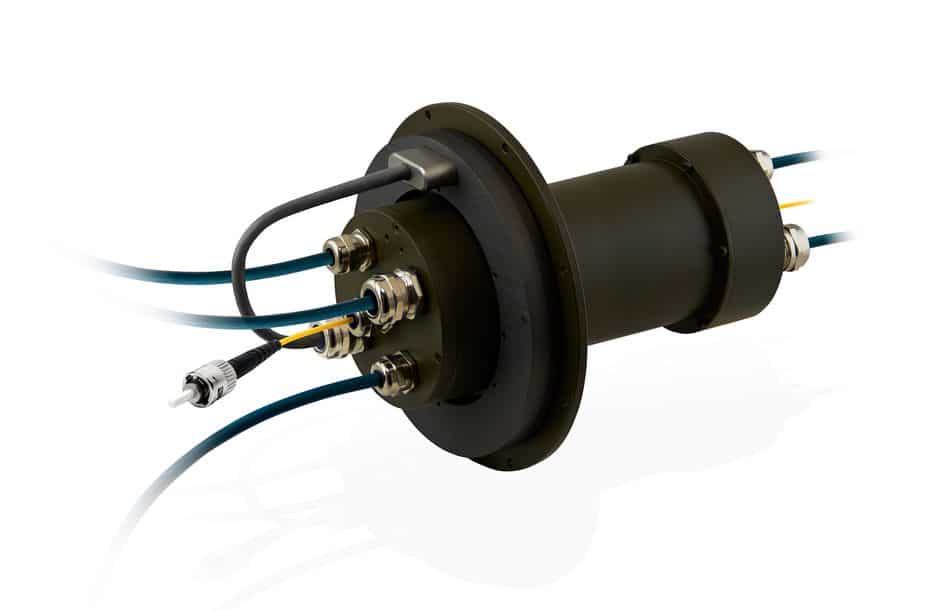

Servotecnica bietet faseroptische Drehdurchführungen auch für sehr anspruchsvolle Anforderungen an – von kompakten Einkanal- und koaxialen FORJs bis hin zu komplexen Mehrkanal-Drehdurchführungen für optische Leiter. Als optisches Äquivalent eines elektrischen Schleifrings sorgt ein Fibre Optic Rotary Joint (FORJ) für die unterbrechungsfreie Übertragung eines optischen Signals zwischen statischem und rotierendem Abschnitt.
Das Portfolio enthält neben robusten Einkanal-FORJs ebenso Koaxial-FORJs für Anwendungen, bei denen zwei Kanäle erforderlich sind. Die komplexeste Bauform bilden die Mehrkanal-FORJs, die der italienische Hersteller für bis zu zwölf Standardkanäle realisieren kann. Die Einkanal-FORJs haben üblicherweise eine Einfügungsdämpfung (Insertion Loss, IL) von 0,5 dB; bei Doppel- und Mehrkanal-Schleifringen steigt sie auf 3 dB an. Die Variation (Insertion Loss Variation, wow) ermittelt Schwankungen in der Dämpfung, die entstehen, sobald sich ein FORJ dreht. Sie soll möglichst klein ausfallen, um zu verhindern, dass sich das Signal-Rausch-Verhältnis verschlechtert. Ist die Variation bei einer Anwendung eine kritische Spezifikation, sind Einkanal-FORJs laut eigenen Angaben die beste Wahl. Sie haben bei Servotecnica einen wow-Wert von weniger als 0,25 dB. Als Standard für den ordnungsgemäßen Betrieb eines optischen Übertragungssystems gilt eine Rückflussdämpfung (Return Loss, RL) von 40 dB für passive Singlemode-Komponenten wie FORJs. Alle FORJs von Servotecnica erfüllen diese Anforderung. Darüber hinaus sind auch FORJs mit RL von 50 dB bis 60 dB als Standardoption erhältlich.
Daten rasend schnell und robust übertragen
Im Vergleich zu Kupferkabeln bieten Glasfaserkabel bei der Datenübertragung große Vorteile. Dazu zählen eine höhere Bandbreite sowie die deutlich höhere Übertragungsgeschwindigkeit. Außerdem sind optisch übertragene Signale gegenüber magnetischen oder elektrischen Störungen unempfindlich. Prinzipiell kommen Schleifringe zum Einsatz, wenn Signale von einem stationären auf ein rotierendes Bauteil übertragen werden. Geht es um Glasfaserleitungen, werden optische Schleifringe benötigt, sogenannte faseroptische Drehdurchführungen oder Fibre Optic Rotary Joints (FORJ).
Quelle: Servotecnica
