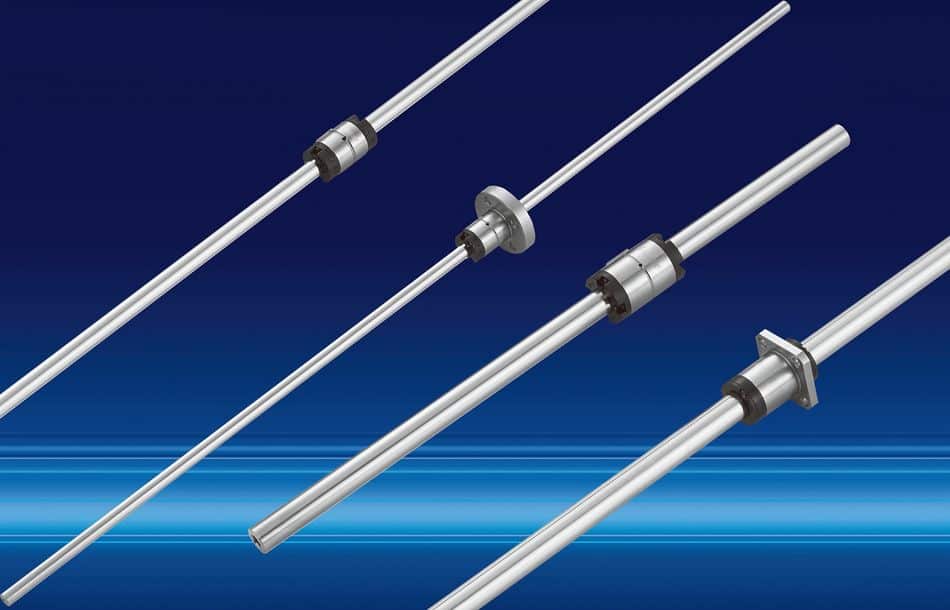

Die Kugelnutwellenführungen von Rodriguez sind verdrehgesicherte Wellenführungen, bei denen Linearkugellager auf einer Welle aus gehärtetem Präzisionsstahl angebracht sind. Mit Kugelnutwellenführungen können hohe Drehmomente übertragen und gleichzeitig Linearbewegungen ausgeführt werden.
Rodriguez bietet die Kugelnutwellenführungen speziell für Anwendungen an, die lineare Bewegungsabläufe unter Aufnahme definierter Drehmomente erfordern. Die speziell geschliffenen Nuten ermöglichen im Zusammenspiel mit den Linearkugellagern die Aufnahme hoher radialer Kräfte bei gleichzeitiger Torsionsbeanspruchung. Im Vergleich zu einem üblichen Wellensystem bieten sie auch eine höhere Präzision und Spielfreiheit sowie eine bessere Aufnahme von Stoßbelastungen. Eine zusätzliche Drehmomentstütze ist unnötig, da die Welle selbst als tragendes Element fungiert. Ermöglicht wird das durch die Anordnung der Kugeln in den Laufbahnen der Nut, hier in Form einer Gotikbogenlaufrille, die von einem Kugelkäfig umschlossen wird. Den Käfig wiederum umschließt eine Wellenmutter, die gegen Verdrehen gesichert ist. Die einzelnen Muttern an der Kugelnutwellenführung können zur Verdrehsicherung vorgespannt werden. Der große Vorteil: sie sind auch für schwierige Betriebsbedingungen geeignet.
Quelle: Rodriguez
