Schneckengetriebe haben einen geringen Wartungsaufwand, laufen geräuscharm und sind robust. Sie ermöglichen eine hohe Leistungsübertragung auf engem Raum und lenken die Bewegung um 90 Grad um. Damit Anwender die Schneckengetriebe flexibel auf ihre Anforderungen abstimmen können, gibt es modularen Getriebebaukästen.
Die Anwendungsmöglichkeiten von Schneckengetrieben sind vielfältig. Sie werden überall dort eingesetzt, wo hohe Drehzahlen in niedrigere und niedrige Drehmomente in hohe umgewandelt werden müssen, zum Beispiel bei einer Höhenverstellung. Zudem wird die Bewegung um 90 Grad umgelenkt und auch die Transformation einer Drehbewegung in eine lineare ist damit möglich. Jana Rull, Produktmanagerin bei Ketterer erklärt: „Bei diesem großen Einsatzspektrum kann es daher nicht nur ein Schneckengetriebe für alle Eventualitäten geben. So ist unser modularer Getriebebaukasten entstanden, der stetig erweitert wird. Über 200 unterschiedliche Varianten gibt es bereits.“
Lange Haltbarkeit und Variantenvielfalt
Basis des Getriebebaukastens ist das wartungsfreie Schneckengetriebe Ketmotion 2020. Um weitere Größen der Schneckenradgetriebe abzudecken, hat Ketterer die Familie um die Ausführungen 2015 und 2030 ergänzt. Das Schneckengetriebe 2020 mit einem Achsenabstand von 20 ist in neun Untersetzungsvarianten von 1:1 bis 65:1 erhältlich. Damit sind abhängig von der Ausführung und Antriebsdrehzahl Drehmoment beim Abtrieb von 0,65 – 15 Nm möglich. Die 2015er Variante hat einen Achsenabstand von 15 mm, sieben Untersetzungsvarianten und ein Abtriebsdrehmomente von 0,3 – 3 Nm. Und das 2030er hat einen 30 mm Achsenabstand, neun Untersetzungsvarianten und Abtriebsdrehmomente von 1 – 20 Nm. Bauartbedingt sind die Getriebe bei höheren Übersetzungsverhältnissen selbsthemmend.
Eigene Fertigung
Bei allen Getrieben ist der Schneckenradsatz linkssteigend und die Drehrichtung an der Welle beliebig. Die Gehäuse der Schneckenantriebe bestehen aus eloxiertem Aluminium und sind gegen Fettaustritt und Staubeinwirkung gekapselt. Standardmäßig gibt es sie in orange, aber auch andere Farben sind möglich. Im Inneren sind Schneckenräder und Wellen aus Metall verbaut, das sorgt für eine lange Lebensdauer. Das Unternehmen produziert in der eigenen Fertigung. Rull erklärt weiter: „Für das Schneckengetriebe 2020 sind bisher die meisten Getriebevarianten verfügbar. Auf Antriebseite gibt es den Singelantrieb mit Passfedernut sowie den Doppelantrieb dank Durchgangsachse mit Passfedernut. Über Verbindungselemente und elektronische Regelung aus unserem Zubehörprogramm lassen sich mehrere Getriebe synchronisieren und damit beispielsweise zwei Antriebsstränge dieselbe Bewegung ausführen lassen.“

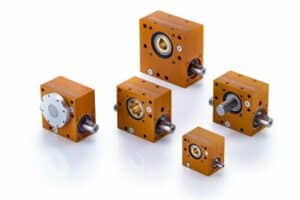

Passend gemacht: Mit dem Baukasten können Anwender die Schneckengetriebe flexibel auf ihre Anforderungen abstimmen
Es gibt das Modell 2020 auch direkt mit einem passenden Elektromotor, dafür sind drei Motortypen verfügbar und auch eine optionale Steuerung. Der Baukasten hält verschiedene Möglichkeiten auf der Abtriebsseite parat. Hier hat der Anwender die Wahl zwischen Passfedernut, Keilwellenprofil und Drehteller. Zudem gibt es eine Variante für Schubspindeln oder mit Linearführung. Komplettiert wird der Baukasten durch das Lineargetriebe mit Zahnstange 2020 Z, um Bauteile, Waren oder Komponenten zu bewegen. Sie wandelt rotierende Bewegungen in axiale um und kann damit hydraulische und pneumatische Antriebe elektromechanisch ersetzen. Die Länge der Zahnstange ist frei skalierbar.
Quelle: Ketterer
