Magnetische Encoder-ICs weiter gedacht

Magnetische Encoder-ICs weiter gedacht

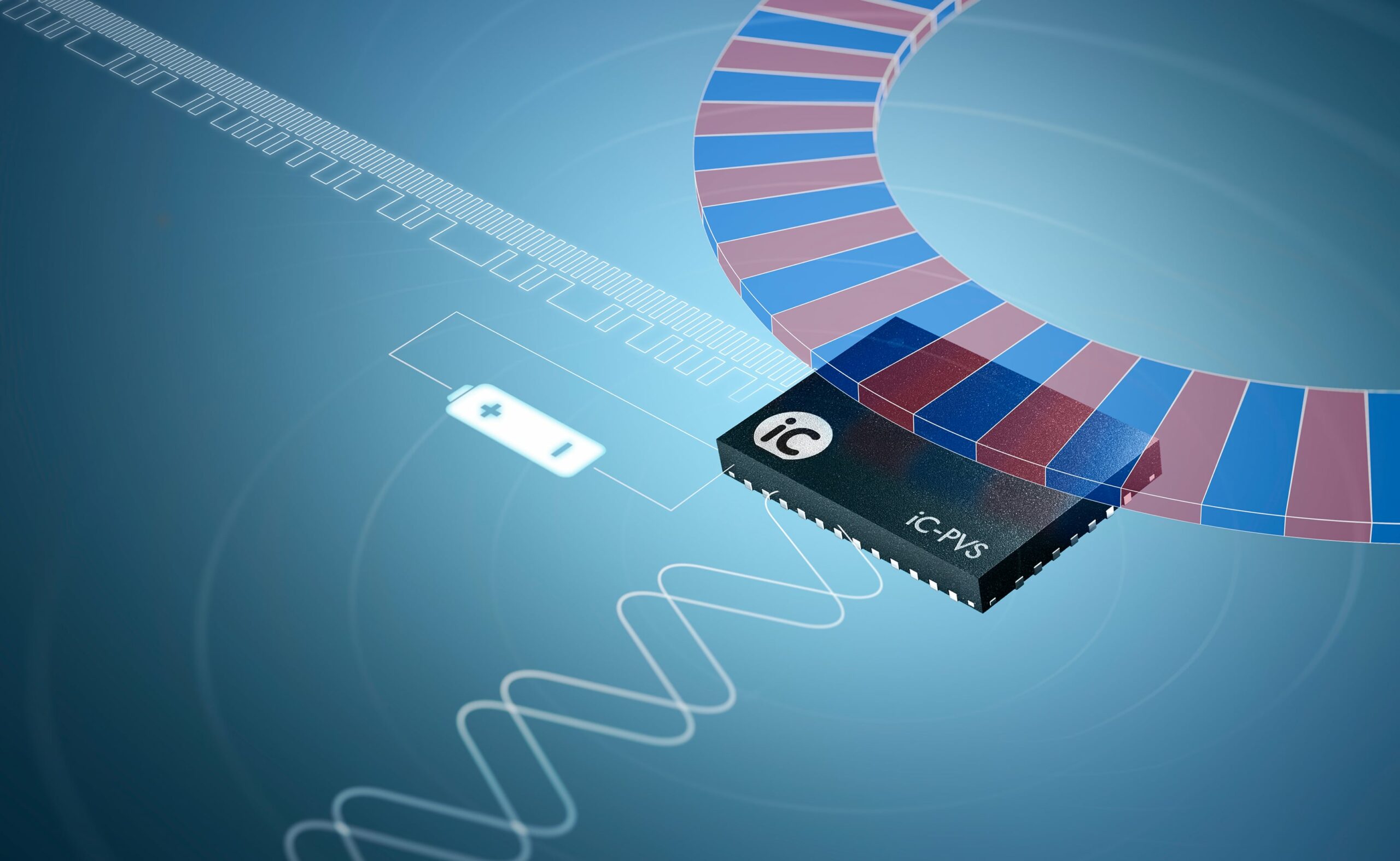

Der iC-PVS von IC-Haus ist ein universell einsetzbarer Hallsensor-IC für die inkrementelle oder absolute Positionserfassung, über den sich unter anderem Multiturn-Absolutwertgeber realisieren lassen.

Er kombiniert ein flexibel konfigurierbares Hall-Array-Frontend mit einem 56-Bit-Low-Power-Periodenzähler und einem i6-Bit-Interpolator. Batteriegepuffert lassen sich damit auch Multiturn-Absolutwertgeber umsetzen, die mit herkömmlichen inkrementellen Maßverkörperungen oder Zahnrädern arbeiten. Aufgrund der großzügigen Montagetoleranzen und weitgehend frei skalierbaren Abtastdurchmesser stellt der Hall-Zeilensensor iC-PVS eine Alternative für Gebersysteme mit niedrigen bis mittleren Auflösungen dar.

Ultra-Low-Power-Technologie (2…30 µA) und ein Batteriemonitor sollen einen servicefreien Betrieb von zehn Jahren und mehr gewährleisten. Bei höheren Ansprüchen an die Signalkonditionierung lässt sich der Sensor dank Sin/Cos-Schnittstelle mit dem ic-TW 29 als Interpolator-IC erweitern.



Quelle: IC-Haus
