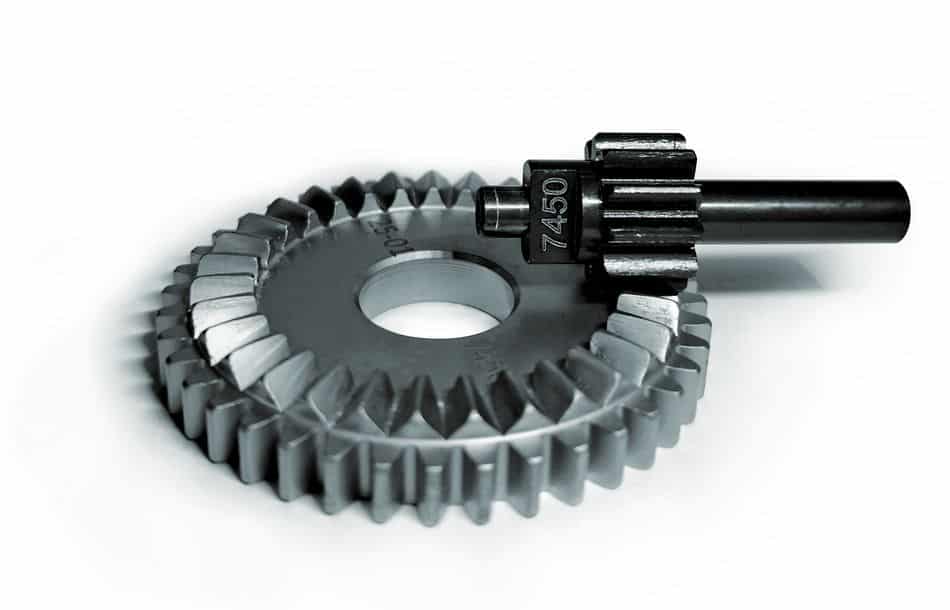

Hohe Untersetzungen, frei wählbare Achswinkel und eine extrem kompakte Bauweise machen das Kronenrad Royal® von Balance Drive zu einer leistungsfähigen Lösung für hochbelastete Wasserkraftantriebe. Wie sich das Konzept in der Praxis bewährt, zeigt der Schweizer Getriebe- und Verzahnungsspezialist gemeinsam mit seinem Partner Benzlers am 19. und 20. März auf der Renexpo in Salzburg.
Mit dem Einsatz von Kronenradgetrieben in der Kleinwasserkraft erschließt Balance Drive neue Freiheitsgrade in Wirkungsgrad, Bauraumoptimierung und Lebensdauer. Wasserkraftgetriebe gehören zu den am stärksten belasteten Maschinenelementen. Jahrzehntelanger Dauerbetrieb, hohe mechanische Belastungen und wechselnde Lastprofile stellen hohe Anforderungen an Auslegung und Zuverlässigkeit. Klassische Kegelradgetriebe stoßen dabei oft an ihre Grenzen, insbesondere bei ungewöhnlichen Achskonfigurationen oder engen Einbausituationen. Mit dem Kronenrad Royal bietet Balance Drive ein leistungsstarkes Getriebekonzept, das gezielt auf diese Herausforderungen ausgelegt ist.
Kronenradgetriebe für anspruchsvolle Wasserkraftantriebe
Wasserkraftgetriebe arbeiten nicht im stationären Dauerlastbetrieb, sondern unter variabler, schwingungsbehafteter und transienter Belastung. Genau dort entscheidet die Zahngeometrie über Dauerfestigkeit und Betriebssicherheit – und genau dort kann ein Kronenrad konstruktive Vorteile gegenüber klassischen Kegelradstufen haben. Kronenradgetriebe ermöglichen eine präzise Drehmomentübertragung und minimieren dank hoher Wirkungsgrade von über 95 % die Energieverluste im Antriebsstrang. Untersetzungen bis i = 30 sind in einer Stufe möglich. Das robuste Lagerkonzept gewährleistet eine sichere Aufnahme hoher axialer und radialer Kräfte, auch bei stark wechselnder Strömungsdynamik, zyklischen Lasten und unter Einfluss von Kavitation. Durch das flexible Achskonzept lassen sich zudem Achswinkel zwischen 0° und 180° frei realisieren – ideal für enge oder asymmetrische Bauräume. Die Tragbilder werden bereits in der Auslegung optimiert; die Fertigung ist dadurch reproduzierbar und prozesssicher.
Maßgeschneiderte Leistungen für Neu- und Bestandsanlagen
Gemeinsam mit dem Partner Benzlers kann Balance Drive auf eine umfangreiche Erfahrungsbasis aus mehr als 40 realisierten Wasserkraftinstallationen zurückgreifen, darunter Großgetriebe mit Leistungen bis etwa 20 MW und Einzelgewichten von über 100 t. Neben der Auslegung neuer Getriebe liegt ein Schwerpunkt auf dem Reengineering und Refurbishment einzelner Baugruppen oder kompletter Antriebsstränge. So lassen sich Wirkungsgrad, Verfügbarkeit und Betriebssicherheit bestehender Wasserkraftanlagen gezielt erhalten oder verbessern, ohne die wasserbauliche oder maschinelle Grundstruktur grundlegend zu verändern – auch bei Anlagen, bei denen die Dokumentationen unvollständig sind oder ursprüngliche Hersteller nicht mehr zur Verfügung stehen.
Quelle: Balance Drive
