Eineiige Sensor-Zwillinge für hohe Genauigkeit

Eineiige Sensor-Zwillinge für hohe Genauigkeit

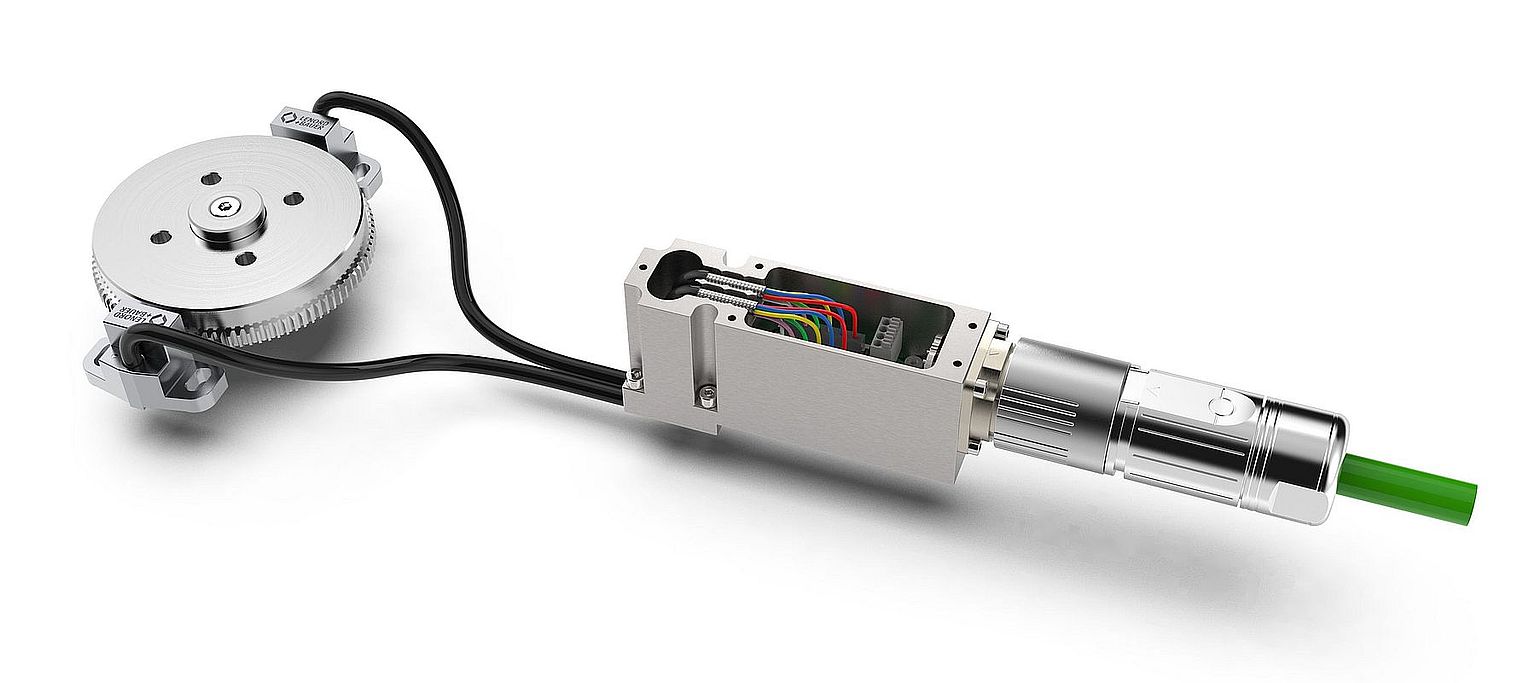

Für moderne Dreh-/Fräs-Bearbeitungszentren bietet Lenord+Bauer ein robustes und hochpräzises Sensor-Einbaukit. Zwei identische MiniCoder tasten magnetisch eine flexibel herstellbare Maßverkörperung – ein abwälzgefrästes robustes Zahnrad – ab. Die Sensorsignale werden in der i³SAAC-Precision-Box konditioniert.

Bei der Positionierung von Drehtischen werden so Genauigkeiten von bis zu vier Winkelsekunden erzielt. Bei der präzisen Drehzahlregelung in Hochfrequenzspindeln ist eine zuverlässige Funktion auch jenseits von 50 000 rpm gegeben.

Das i³SAAC-Precision-System ist montagefreundlich und wartungsfrei, selbst wenn Kühl- und Schmierstoffe den Einbauraum kontaminieren. Über ein Service-Tool erfolgt die menügeführte Inbetriebnahme. Durch das Überprüfen der Montagepräzision und der Qualität des Messzahnrades lässt sich die erreichbare Genauigkeit bewerten. Somit können schadhafte Maßverkörperungen bereits zu einem sehr frühen Zeitpunkt erkannt sowie zu große Abweichungen von Rundlauf oder MiniCODER-Montageposition korrigiert werden.



Quelle: Lenord, Bauer & Co
