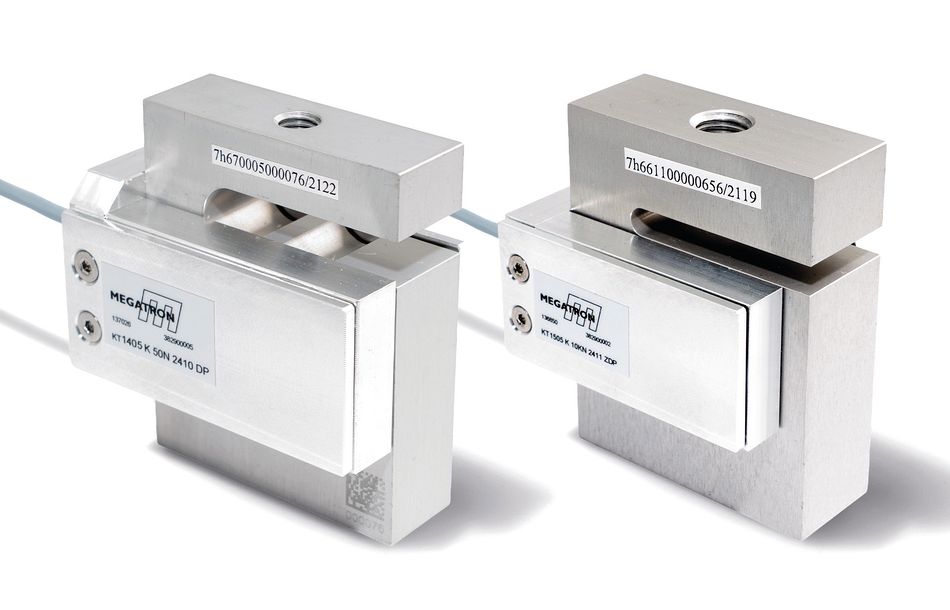

Megatron bringt zwei neue S-Beam-Kraftsensoren mit integriertem Analogverstärker auf den Markt. Der KT1405 und der KT1505 messen Schalt- und Betätigungskräfte zwischen 50 N und 10 kN mit höchster Genauigkeit über eine DMS-Vollbrücke. Anwender erzielen mit den Kraftaufnehmern noch präzisere Messergebnisse und sparen Bauraum, da keine externe Signalaufbereitung erforderlich ist.
Der S-Beam-Kraftsensor KT1405 eignet sich besonders für Anwendungen mit kleineren und mittleren Kraftbereichen von 50 N bis 1 kN. Der KT1505 misst dagegen Kräfte zwischen 1 kN und 10 kN. Beide Sensoren erfassen Druckkräfte oder Zugkräfte und können wahlweise auch bidirektional Druck- und Zugkräfte mit nur einem Sensor messen. Dies wird durch die integrierte analoge Elektronik ermöglicht, die neben den Ausgangssignaloptionen 0…10 V und 4…20 mA auch einen bipolaren Spannungsausgang von −10 V bis +10 V bereitstellt. Über diesen Ausgang liefert der Kraftaufnehmer zusätzlich die Information über die Kraftrichtung: Druckkräfte erzeugen ein positives Signal (0 bis +10 V), Zugkräfte ein negatives Signal (0 bis −10 V). Megatron hat die analoge Elektronik auf Wunsch vieler Kunden in seine Kraftsensoren integriert, da diese aufgrund der fehlenden negativen Ausgangsspannung bisher oft nicht genutzt werden konnten.
Die neuen S-Beam-Kraftsensoren haben eine Ansprechzeit von unter 1 ms und eine Grenzfrequenz von 1.600 Hz. Da sie über einen Analogverstärker verfügen, ist keine platzraubende externe Elektronik erforderlich. Trotz der integrierten Elektronik bauen die Sensoren mit Abmessungen von 70 mm x 64 mm x 34 mm (KT1405) bzw. 80 mm x 71 mm x 40,5 mm (KT1505) sehr kompakt. Der Verkabelungsaufwand ist darüber hinaus deutlich geringer als bei Sensoren mit separatem Verstärker. Alle Kraftsensoren werden werksseitig abgeglichen, geprüft und mit einem Test-Report ausgeliefert, der die Einhaltung der spezifizierten Messwerte für die gewählte Nennkraft dokumentiert.
Typische Einsatzgebiete für die S-Beam-Kraftsensoren der Serie KT1405 sind Montage-, Handhabungs-, Dosier-, Verpackungs- und Prüfsysteme. Die Sensoren der Serie KT1505 eignen sich für die Kraftmessung in Produktionsanlagen und Geräten, in Dosier- und Verpackungssystemen sowie zur Überwachung von Füge- und Montageprozessen.
Quelle:Megatron
